J51傳感器
產品詳情
產品類型: 傳感器 產品型號: J51
產品尺寸: 以實物為準 外殼材質: 參考產品說明書



該模塊適用于多激光測距儀器應用,我公司提供有成熟配套方案,兼容多種個性落地方案。



參數表

-------------------------------------------------

測距范圍    5M-3000M

激光波長    905nm

激光發散角   10mrad

測距分辨率   0.1m

測距精度    400米以內±1, 400米以外0.4%

俯仰角測量   ±60°

俯仰角范圍無  可選配

俯仰角精度   ±1°

俯仰角分辨率

測距反應時間  0.3~1.5秒

供電電壓DC   3.0V~5.0V

功耗        <0.5W

激光安全等級  II類

通訊方式    TTL/RS232/RS485

工作溫度    -10℃-﹢50℃

產品尺寸    115mm*58mm*33mm

產品重量    100g

---------------------------------------------------------------

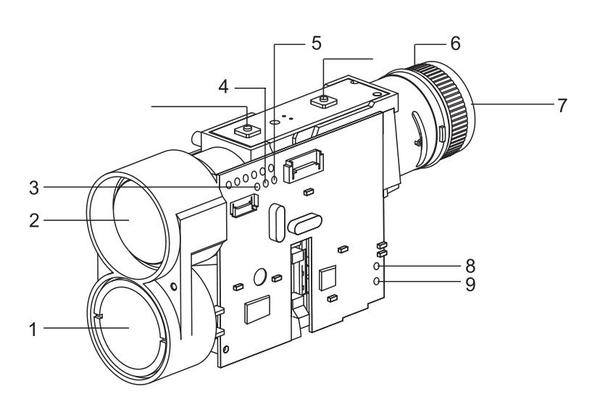

2.2 結構及引腳



1) 激光發射孔

2) 激光接收孔/物鏡孔

3) 接口引腳:

GND

4) 接口引腳:

TX(內部發送/TTL電平)

5) 接口引腳:

RX(內部接收/TTL電平)

6) 目鏡旋鈕

7) 目鏡

8) 電源正極:DC3V~5V

9) 電源負極:GND
